一、工程概況

處理量20L/h設計；

二、工藝設計及分析

無蒸汽可用、場地限制，考慮運行成本、采用真空熱泵蒸發器。材質物料接觸部分采用PP及316L,其余部分為不銹鋼304L或碳鋼。

三、蒸發器類型、特點

1、依據客戶提供的物料情況及其特性、確定蒸發器類型為：

l 熱泵低溫蒸發濃縮系統；

l 采用真空減壓濃縮循環系統，冷媒壓縮循環系統；

2、蒸發器特點

l 低溫蒸發，物料蒸發溫度≤40℃，冷凝水溫度≤30℃，加熱器設溫度控制保護裝置，防止物料溫度過高。

l 采用液位自動控制系統、自動進料、冷凝水自動排放。

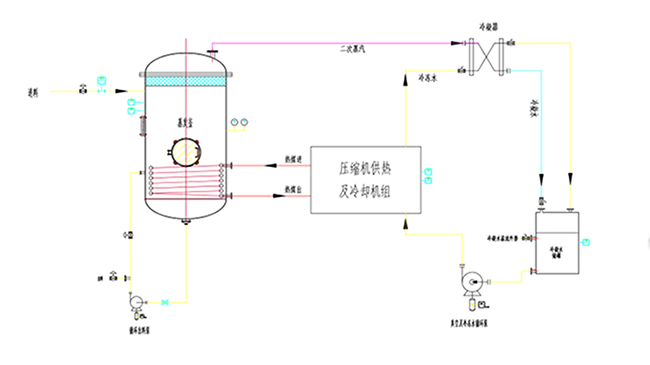

四、總工藝流程框圖及布局圖

五、工藝流程及控制系統簡述

1、物料走向：

物料在真空作用下被吸入分離器、液位自動控制。開啟壓縮供熱冷凝循環裝置，給物料加熱及二次蒸汽冷凝，使水分不斷蒸發。在物料蒸發的過程中，通過真空吸力不斷的補料。PLC自動控制液位，連續蒸發，無需人工操作。

2、蒸汽走向：

蒸汽走向：氟利昂加熱介質經壓縮后給物料加熱，蒸發出來二次蒸汽進入冷凝器冷凝。低溫氟利昂冷卻循環水，低溫循環水用于冷凝二次蒸汽。冷凝水進入冷凝水儲罐，并溢流排放。

六、溫度及真空度：

七、技術參數
